Μονάδα λέιζερ LK-NYC10D DML DFB
- Τεχνολογία λέιζερ DML DFB
- ITU-Τυπικό μήκος κύματος DWDM
- Υψηλό Δυναμικό Εύρος
- Εύρος ζώνης καλύτερο από 10 GHz
- Εξαιρετική σταθερότητα μήκους κύματος
- Θερμοκρασία λειτουργίας (-40℃-70℃)
ΠΕΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΟΣ
Το LK-NYC10D DML Laser Module είναι μια προηγμένη μονάδα οπτικού πομποδέκτη, συναρμολογημένη σχολαστικά με λέιζερ Directly Modulated Laser (DML) Distributed Feedback (DFB), ένα αυτόματο κύκλωμα ελέγχου οπτικής ισχύος, ένα αυτόματο κύκλωμα ελέγχου θερμοκρασίας, ένα κύκλωμα μετατροπής σταθεροποίησης τάσης και ένα κύκλωμα ένδειξης παρακολούθησης.
Αυτό το λέιζερ DML DFB υψηλής ταχύτητας έχει σχεδιαστεί για να λειτουργεί εντός του φάσματος μήκους κύματος της πολυπλεξίας με διαίρεση πυκνού μήκους κύματος (DWDM), του προτύπου ITU, διασφαλίζοντας τη συμμόρφωση με τα διεθνή πρωτόκολλα τηλεπικοινωνιών. Το εύρος ζώνης διαμόρφωσης υπερβαίνει τα 10 GHz, διευκολύνοντας τις δυνατότητες μετάδοσης δεδομένων υψηλής ταχύτητας. Η μονάδα είναι ικανή να παρέχει ισχύ εξόδου άνω των 5 mW, η οποία είναι απαραίτητη για τη διατήρηση της ακεραιότητας του σήματος σε διάφορες υποδομές δικτύου.
Τροφοδοτούμενη από ένα μόνο θετικό τροφοδοτικό, η μονάδα της σειράς LK-NYC10D έχει σχεδιαστεί για σταθερή λειτουργία σε ένα εύρος τάσης από +7V έως +36V. Επιπλέον, η μονάδα είναι εξοπλισμένη με ένα λειτουργικό σύστημα ένδειξης κατάστασης που παρέχει ανάδραση σε πραγματικό χρόνο σχετικά με την κανονικότητα της τροφοδοσίας και της οπτικής ισχύος εξόδου, βελτιώνοντας την αξιοπιστία του συστήματος και απλοποιώντας τα διαγνωστικά.
Τεχνικές προδιαγραφές
Απόλυτες μέγιστες βαθμολογίες
| Παράμετρος | Σύμβολο | Min. | Τύπος. | Max. | Μονάδα |
| Θερμοκρασία αποθήκευσης | TSTG | -55 | + 25 | + 85 | ℃ |
| θερμοκρασία λειτουργίας | TC | -40 | + 25 | + 70 | ℃ |
| Ισχύς εισόδου RF1 | Pin | - | + 10 | + 20 | dBm |
| Τάση | Vin | +7 | + 12 | + 36 | V |
(1) Συνεχές κύμα (CW)
Οπτικές και ηλεκτρικές προδιαγραφές (TC = 22±3℃)
| Παράμετρος | Σύμβολο | Συνθήκη δοκιμής | Min. | Τύπος. | Max. | Μονάδα | Παρατήρηση |
| Μήκος κύματος | λ | - | 1527.99 | - | 1563.05 | nm | Πρότυπο ITU |
| Συχνότητα (3dB) | f3dB | S μπάντα | 0.1 | - | 3.5 | GHz | - |
| Μπάντα C | 0.1 | 8.5 | GHz | - | |||
| Οπτική ισχύς εξόδου | P | - | 5 | 10 | - | mW | - |
| Θόρυβος σχετικής έντασης | ΠΛΥΣΙΜΑ | - | - | - | -155 | dBc/Hz | - |
| VSWR | VSWR | - | - | - | 2 | ||
| Είσοδος 1 dB Συμπίεση | - | - | + 13 | + 15 | - | dBm | - |
Τροφοδοτικό (TC = 22±3℃)
| Παράμετρος | Min. | Τύπος. | Max. | Μονάδα |
| Τάση | +7 | + 12 | + 36 | V |
| Ρεύμα(2) | 0.07 | 0.1 | 1 | A |
(2) Συνθήκη δοκιμής: Vin=+12V.
● Τυπικά Δεδομένα

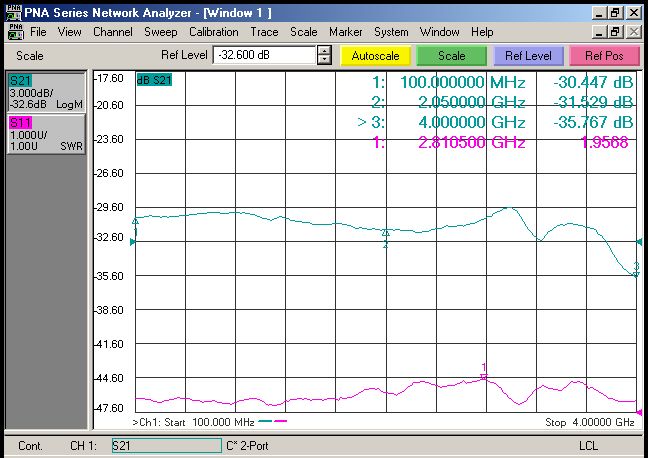

Εικ. 1 Τυπική καμπύλη συχνότητας λέιζερ LK-NYC10D-S DML DFB

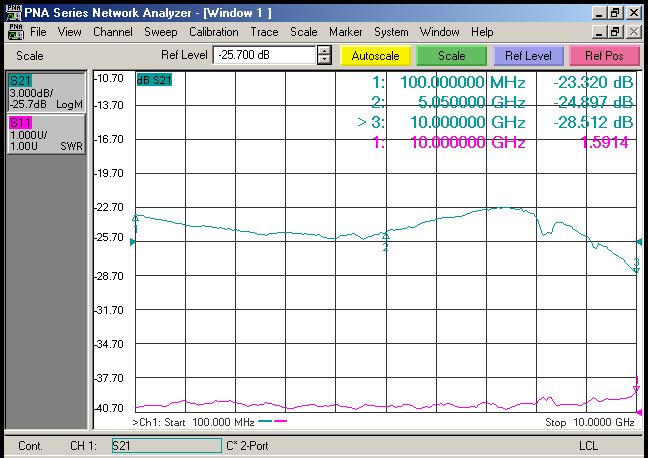

Εικ. 2 Τυπική καμπύλη συχνότητας λέιζερ LK-NYC10D-C DML DFB
● Τυπική φασματική καμπύλη

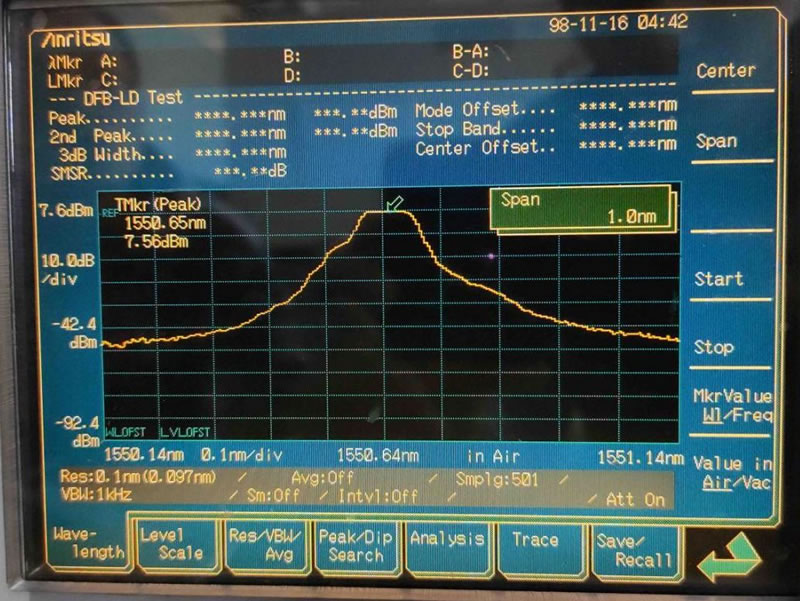

Εικ. 3 LK-NYC10D DML DFB Laser Τυπική καμπύλη φάσματος
● Μονάδα διάστασης:mm[ίντσα]

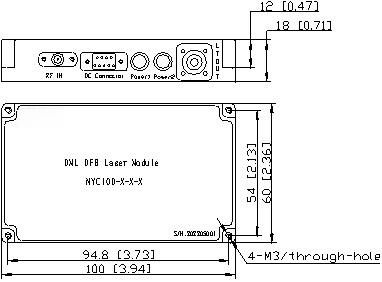

Εικόνα 4 Διάσταση μονάδας λέιζερ LK-NYC10D DML DBF
Υποδοχή RF: SMA
Υποδοχή τροφοδοσίας: J30J-9-ZKP
● Πληροφορίες παραγγελίας
Φύλλο 1:
| Μοντέλο | Τυπικό μήκος κύματος |
| S | 0.1 ~ 3.5 GHz |
| C | 0.1 ~ 8.5 GHz |
Φύλλο 2
| ΟΧΙ. | Συχνότητα (THz) | Μήκος κύματος (nm) | ΟΧΙ. | Συχνότητα (THz) | Μήκος κύματος (nm) | |
| C15 | 191.5 | 1565.50 | C39 | 193.9 | 1546.12 | |
| C16 | 191.6 | 1564.68 | C40 | 194 | 1545.32 | |
| C17 | 191.7 | 1563.86 | C41 | 194.1 | 1544.53 | |
| C18 | 191.8 | 1563.05 | C42 | 194.2 | 1543.73 | |
| C19 | 191.9 | 1562.23 | C43 | 194.3 | 1542.94 | |
| C20 | 192 | 1561.41 | C44 | 194.4 | 1542.14 | |
| C21 | 192.1 | 1560.61 | C45 | 194.5 | 1541.35 | |
| C22 | 192.2 | 1559.79 | C46 | 194.6 | 1540.56 | |
| C23 | 192.3 | 1558.98 | C47 | 194.7 | 1539.77 | |
| C24 | 192.4 | 1558.17 | C48 | 194.8 | 1538.98 | |
| C25 | 192.5 | 1557.36 | C49 | 194.9 | 1538.19 | |
| C26 | 192.6 | 1556.55 | C50 | 195 | 1537.4 | |
| C27 | 192.7 | 1555.75 | C51 | 195.1 | 1536.61 | |
| C28 | 192.8 | 1554.94 | C52 | 195.2 | 1535.82 | |
| C29 | 192.9 | 1554.13 | C53 | 195.3 | 1535.04 | |
| C30 | 193 | 1553.33 | C54 | 195.4 | 1534.25 | |
| C31 | 193.1 | 1552.52 | C55 | 195.5 | 1533.47 | |
| C32 | 193.2 | 1551.72 | C56 | 195.6 | 1532.68 | |
| C33 | 193.3 | 1550.92 | C57 | 195.7 | 1531.9 | |
| C34 | 193.4 | 1550.12 | C58 | 195.8 | 1531.12 | |
| C35 | 193.5 | 1549.32 | C59 | 195.9 | 1530.33 | |
| C36 | 193.6 | 1548.51 | C60 | 196 | 1529.55 | |
| C37 | 193.7 | 1547.72 | C61 | 196.1 | 1528.77 | |
| C38 | 193.8 | 1546.92 | C62 | 196.2 | 1527.99 |
Φύλλο 3:
| Μοντέλο | Connector | Παρατήρηση |
| N | Οχι | Φλάντζα |
| A | FC / APC | Τυπική ίνα SM 9/125μm |
| P | FC / PC | Τυπική ίνα SM 9/125μm |
Εφαρμογές
Τηλεχειριστήριο κεραίας
Δίκτυα κινητής τηλεφωνίας και PCS
Αναλογική μετάδοση ζεύξεων RF
Παρακολούθηση, Τηλεμετρία και Έλεγχος
Ευρυζωνική ασύρματη επικοινωνία
Σύστημα DWDM
Ασύρματο Backhaul
