LK-AMPD-S Φωτοανιχνευτής Ενισχυμένου Μικροκυμάτων InGaAs υψηλής ταχύτητας
- Υψηλή ταχύτητα, ευρύ εύρος ζώνης
- Ενσωματώθηκε Bias-T
- O/E Hybrid Integrated
- Υψηλό κέρδος, χαμηλό θόρυβο, ευρυζωνικότητα
- Ερμητικά σφραγισμένο, SMA Connector
- Χαμηλό σκοτεινό ρεύμα, υψηλός λόγος σήματος προς θόρυβο.
- Small Form Factor.
ΠΕΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΟΣ
Το LK-AMPD-S είναι ένα υβρίδιο φωτοδιόδου InGaAs και ενισχυτή χαμηλού θορύβου, σχεδιασμένο για ευρεία οπτική απόκριση από 1000 έως 1650nm και προσφέρει κέρδος RF 15 dB. Προσφέρει απόδοση υψηλής ταχύτητας με εύρος ζώνης 12GHz και 18GHz και τροφοδοτείται από τροφοδοσία +5V.
Αυτή η μονάδα είναι συμβατή με την τυπική μονοτροπική ίνα 9/125μm και διαθέτει υποδοχή SMA με αντίστοιχη σύνθετη αντίσταση 50 ohm.
Το LK-AMPD-S είναι ερμητικά σφραγισμένο για προστασία του περιβάλλοντος και έχει ελαφρύ σχεδιασμό, με μάζα μικρότερη από 23 γραμμάρια. Συμμορφώνεται με την Οδηγία Περιορισμού Επικίνδυνων Ουσιών (RoHS) 2.0, διασφαλίζοντας την περιβαλλοντική βιωσιμότητα και την τήρηση αυστηρών προτύπων ασφαλείας.
Τεχνικές προδιαγραφές
| Τυπική & Απόλυτη Μέγιστη Βαθμολογία | ||||
|---|---|---|---|---|
| Παράμετρος | Συμ. | Typ | Βαθμολογία | Μονάδα |
| Εύρος Θερμοκρασίας Αποθήκευσης | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Εύρος θερμοκρασίας θήκης λειτουργίας | TC | 25 | -40 ~ +85 | ℃ |
| Τάση πόλωσης | VR | +5 | +5 ~ +9 | V |
| Οπτική ισχύς εισόδου | Καρφώστε | 0 | + 10 | dBm |
| Καύση οπτικής ισχύος | PB | - | + 13 | dBm |
| Θερμοκρασία συγκόλλησης μολύβδου | Tp | 280 (10 δευτ.) | 330 (10 δευτ.) | ℃ |
| Ηλεκτρικά / Οπτικά Χαρακτηριστικά (ΤC = 22 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| Παράμετρος | SYM | Συνθήκη δοκιμής | Τιμές παραμέτρων | Μονάδα | ||
| Εύρος μήκους κύματος | λ | - | 1000-1650 | nm | ||
| Εύρος συχνοτήτων | - | - | X - Band | Ku - Band | - | |
| Μικρό εύρος ζώνης σήματος | f-3dB | TC = 22 ± 3℃ | 0 ~ 3 | 0 ~ 8 | GHz | |
| Ευαισθησία | Re | VR =+5V, Pin =10mW | λ = 1310 nm | 0.8 ≥ | 0.85 ≥ | A/W |
| λ = 1550 nm | 0.85 ≥ | 0.8 ≥ | ||||
| Επιπεδότητα πλάτους | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Οπτική ισχύς κορεσμού | Ps | VR =+ 5 V, λ = 1550 nm Διαμόρφωση AC |
10 | dBm | ||
| Απολαβή σήματος RF (Τυπικό) | G | - | 15 ± 1 | dB | ||
| Ισχύς εξόδου κορεσμού RF | Pέξω | - | +3 | dBm | ||
| Έξοδος VSWR | VSWR | - | ≤ 2 | - | ||
| Αντίσταση εξόδου | RL | - | 50 | Ω | ||
● Τυπικές καμπύλες απόκρισης

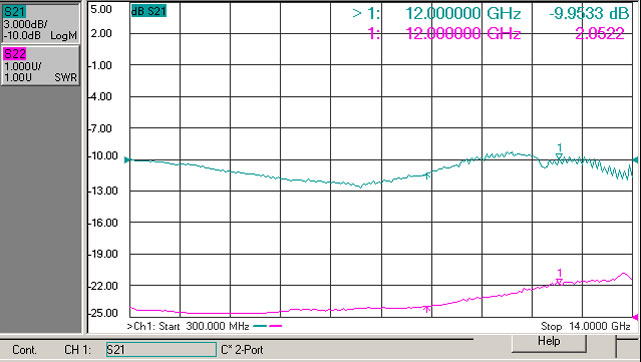

(Εικ. 1 X - Απόκριση συχνότητας φωτοανιχνευτή ζώνης)

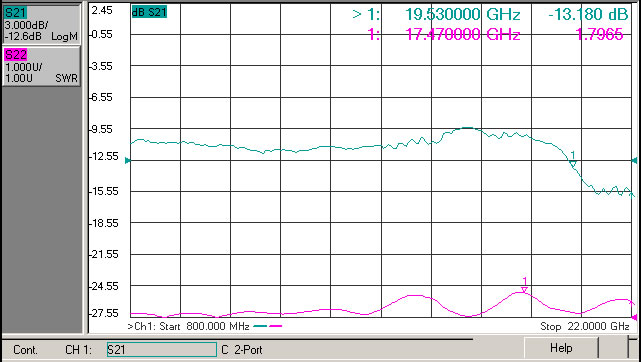

(Εικ. 2 Απόκριση συχνότητας φωτοανιχνευτή ζώνης Ku)

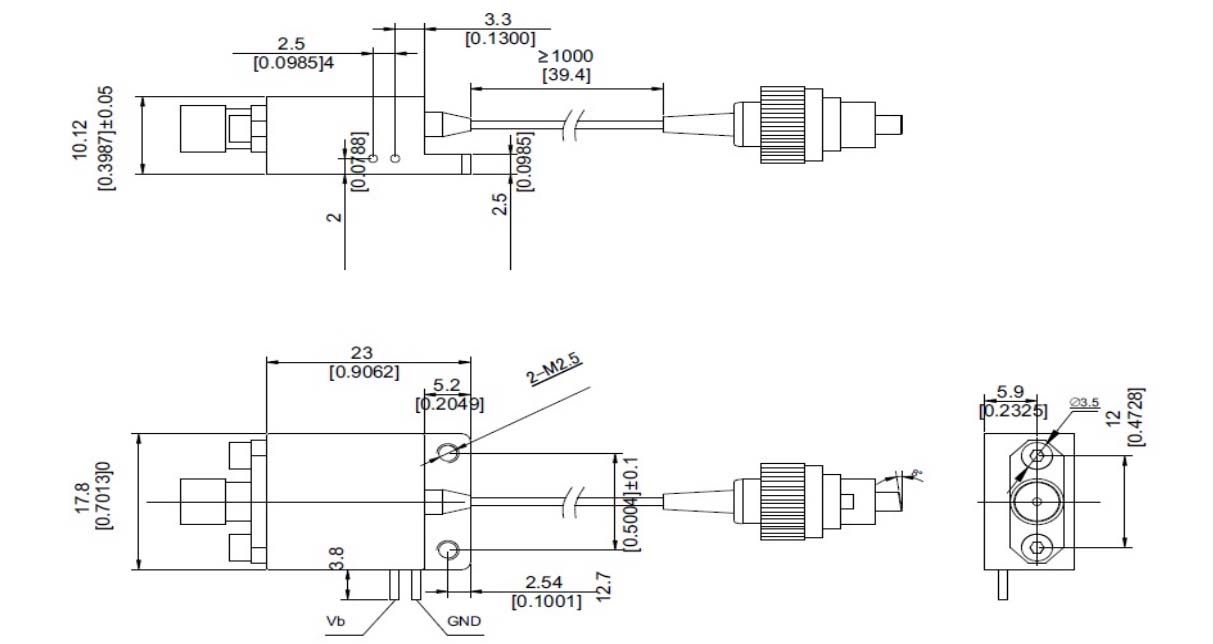

●Διαστάσεις και ακίδες (Μονάδα:mm[ίντσα])
Υποδοχή RF: SMA
●Πληροφορίες Παραγγελίας
Φύλλο 1:
| Κώδικας | Κέρδος σήματος RF | Παρατήρηση |
| S | 15 dB | Τυπική & Κεντρική Συχνότητα |
Φύλλο 2:
| Κώδικας | Αναλογικό εύρος ζώνης |
| X | 0 ~ 3 GHz |
| Ku | 0 ~ 8 GHz |
Φύλλο 3:
| Κώδικας | Τύπος σύνδεσης | Παρατήρηση |
| N | Χωρίς εφαρμογή σύνδεσης | Single mode 9 / 125 μm fiber pigtail |
| A | FC / APC | |
| P | FC / PC |
● Προφυλάξεις
Η ακτίνα κάμψης των ινών δεν είναι μικρότερη από 20 mm για την αποφυγή βλάβης των ινών.
Βεβαιωθείτε ότι η όψη του συνδέσμου ινών είναι καθαρή πριν τη συνδέσετε στο οπτικό κύκλωμα.
Απαιτείται η κατάλληλη προστασία ESD κατά την αποθήκευση, τη μεταφορά και τη χρήση.
Όλοι οι τυπικοί φωτοανιχνευτές μας μπορούν να προσαρμοστούν σε μονάδες!
Εφαρμογές
Επεξεργασία πληροφοριών ραντάρ
Ηλεκτρονικός πόλεμος
Μέτρηση κεραίας
Επικοινωνίες οπτικών ινών
Ασφάλεια και Επιτήρηση
