LK-NYDMT UWB Άμεσα διαμορφωμένος πομπός
- Λέιζερ DFB υψηλής ταχύτητας με άμεση διαμόρφωση:
- Υπερευρεία ζώνη (καλύτερη από 18 GHz)
- Μήκος κύματος: DWDM (ITU)
- Εξαιρετική αναλογία καταστολής πλευρικής λειτουργίας
- Ιδιαίτερα ενσωματωμένη συσκευασία μονάδων
- Υψηλό Δυναμικό Εύρος
- Υψηλή ισχύς εξόδου
- Θερμοκρασία θήκης λειτουργίας: (-40℃-70℃)
ΠΕΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΟΣ
Ο πομπός LK-NYDMT αποτελείται κυρίως από διάφορα βασικά εξαρτήματα, όπως λέιζερ υψηλής ταχύτητας άμεσα διαμορφωμένης κατανεμημένης ανάδρασης (DFB), κύκλωμα αυτόματου ελέγχου οπτικής ισχύος, κύκλωμα αυτόματου ελέγχου θερμοκρασίας, κύκλωμα μετατροπής σταθεροποίησης τάσης, κύκλωμα παρακολούθησης και ένδειξης. Αυτός ο πομπός παρέχει μεταβλητό μήκος κύματος σύμφωνα με τα πρότυπα DWDM (Dense Wavelength Division Multiplexing) της ITU.
Προσφέρει εύρος ζώνης διαμόρφωσης που υπερβαίνει τα 18GHz και μπορεί να επιτύχει ισχύ εξόδου έως και 10mW. Λειτουργώντας με μία μόνο θετική τροφοδοσία, ο πομπός LK-NYDMT διατηρεί σταθερή απόδοση σε ένα εύρος τάσης από +7V έως +36V. Ο πομπός έχει σχεδιαστεί με πολλά πλεονεκτικά χαρακτηριστικά, όπως ελάχιστο σχετικό θόρυβο έντασης, εξαιρετική σταθερότητα του μήκους κύματος εξόδου και υψηλό επίπεδο ισχύος εξόδου.
Επιπλέον, ο πομπός LK-NYDMT είναι εξοπλισμένος με μια προηγμένη λειτουργία ένδειξης που επιβεβαιώνει οπτικά την κατάσταση τόσο της τροφοδοσίας όσο και της οπτικής εξόδου ισχύος, διασφαλίζοντας ότι το σύστημα λειτουργεί εντός των βέλτιστων παραμέτρων. Αυτή η λειτουργία είναι απαραίτητη για την παρακολούθηση του συστήματος σε πραγματικό χρόνο και για την ταχεία αναγνώριση λειτουργικών ανωμαλιών.
Τεχνικές προδιαγραφές
Απόλυτες μέγιστες βαθμολογίες
| Παράμετρος | Σύμβολο | Min. | Τύπος. | Max. | Μονάδα |
| Θερμοκρασία αποθήκευσης | TSTG | -55 | + 25 | + 85 | ℃ |
| θερμοκρασία λειτουργίας | TC | -40 | + 25 | + 70 | ℃ |
| Ισχύς εισόδου RF1 | Pin | - | + 10 | + 20 | dBm |
| Τάση | Vin | +7 | + 12 | + 36 | V |
(1) Λειτουργία συνεχούς κύματος (CW).
Οπτικές και ηλεκτρικές προδιαγραφές (TC = 22±3℃)
| Παράμετρος | Σύμβολο | Κατάσταση | Min. | Τύπος. | Max. | Μονάδα |
| Μήκος κύματος | λ | - | DWDM (ITU) - |
nm | ||
| Συχνότητα (3dB) | f3dB | Μπάντα X | 0.1 | - | 12 | GHz |
| Κου μπάντα | 1 | - | 18 | |||
| Ισχύς εξόδου φωτός | P | - | 5 | 10 | - | mW |
| Θόρυβος σχετικής έντασης | ΠΛΥΣΙΜΑ | - | - | - | -155 | dBc/Hz |
| Απώλεια επιστροφής (VSWR) | VSWR | Μπάντα X | - | - | 2 | - |
| Κου μπάντα | - | - | 2.2 | |||
| Είσοδος 1 dB Συμπίεση | - | - | + 13 | + 15 | - | dBm |
Τροφοδοτικό (TC = 22±3℃)
| Παράμετρος | Min. | Τύπος. | Max. | Μονάδα |
| Τάση | +7 | + 12 | + 36 | V |
| Ρεύμα(2) | 0.07 | 0.1 | 1 | A |
(2) Συνθήκη δοκιμής: Vin=+12V.
● Τυπική καμπύλη απόκρισης
Σχήμα 1 Τυπική καμπύλη απόκρισης πομπού LK-NYDMT-X
Σχήμα 2 Τυπική καμπύλη απόκρισης πομπού LK-NYDMT-Ku
● Τυπικό Φασματογράφημα

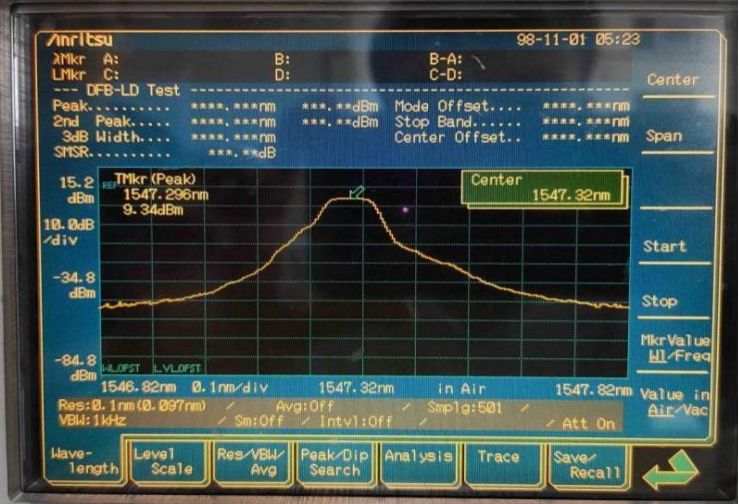

Σχήμα 3 Τυπικό Φασματογράφημα Πομπού LK-NYDMT
● Μονάδα διάστασης:mm[ίντσα]

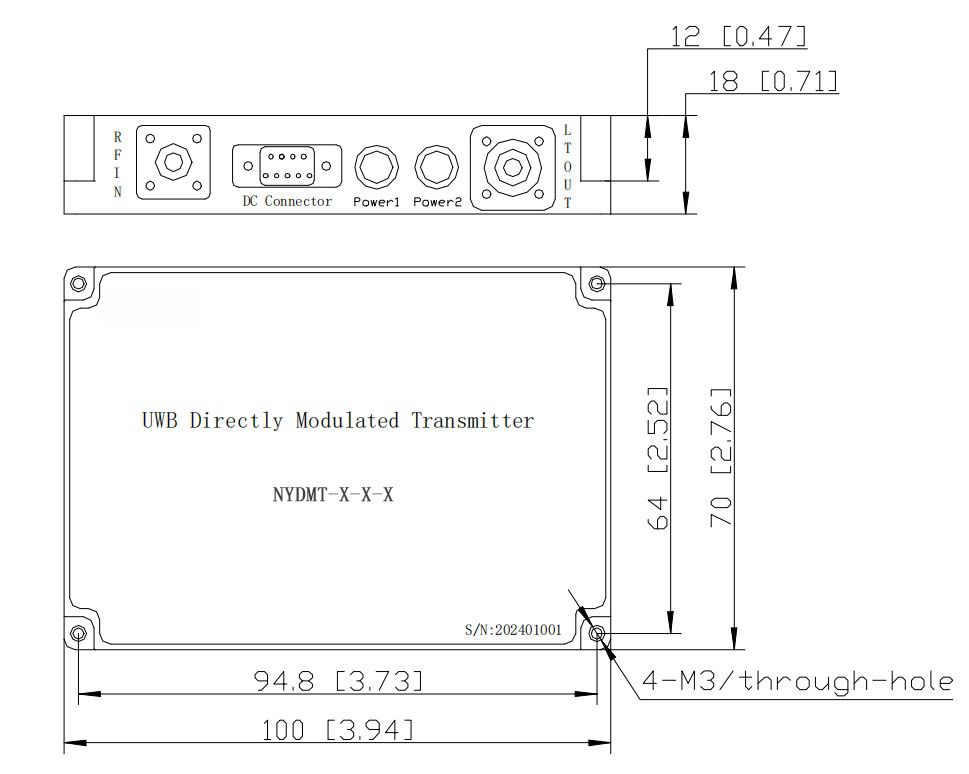

Σχήμα 4 Διαστάσεις πομπού LK-NYDMT
Υποδοχή RF: SMA
Υποδοχή τροφοδοσίας: J30J-9-ZKP
● Pin Of Power Supply
| Παράμετρος | Περιγραφή | ||||||||
| Καρφώστε | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Τάση | + 12V | NC | GND | NC | |||||
● Πληροφορίες παραγγελίας
Φύλλο 1:
| Σύμβολο | Περιγραφή |
| DM | Πακέτο πεταλούδας 7 PIN DWDM (Πολυπλεξία Διαίρεσης Πυκνού Μήκους Κύματος) |
Φύλλο 2
| Σύμβολο | Περιγραφή |
| X | 0.1 ~ 12 GHz |
| Ku | 1 ~ 18 GHz |
Φύλλο 3:
| Κανάλι | Συχνότητα (THz) | Κεντρικό μήκος κύματος (nm) | Κανάλι | Συχνότητα (THz) | Κεντρικό μήκος κύματος (nm) | |
| C01 | ALK-NY επιθυμητό προσαρμοσμένο μήκος κύματος | C37 | 193.7 | 1547.72 | ||
| C02 | Non-ITU, 1547 nm – 1560 nm | C38 | 193.8 | 1546.92 | ||
| C03 | Non-ITU, 1557 nm – 1560 nm | C39 | 193.9 | 1546.12 | ||
| C04 | Non-ITU, 1530 nm – 1560 nm | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
Φύλλο 4:
| Σύμβολο | Τύπος σύνδεσης | Περιγραφή |
| N | Προσαρμοσμένη | Προσαρμοσμένη |
| A | FC / APC | Τυπική ίνα SM 9/125μm |
| P | FC / PC | Τυπική ίνα SM 9/125μm |
Εφαρμογές
Κεραία＆Ραντάρ
Ηλεκτρονικό σύστημα αντιμέτρων
Αναλογική μετάδοση ζεύξεων RF
Ευρυζωνική Ασύρματη Επικοινωνία
Σταθμός βάσης κινητής επικοινωνίας
