Φωτοανιχνευτής υψηλής ταχύτητας LK-HHPD InGaAs
- Ευρύ εύρος ζώνης, υψηλή ταχύτητα
- Υψηλή ανταπόκριση
- Ενσωματώθηκε Bias-T
- Είσοδος υψηλού κορεσμού
- Ερμητικά σφραγισμένο, SMA Connector
- Χαμηλό σκοτεινό ρεύμα, υψηλός λόγος σήματος προς θόρυβο.
- Small Form Factor.
ΠΕΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΟΣ
Το LK-HHPD είναι μια μονάδα ανιχνευτή υψηλής ταχύτητας κατάλληλη για ψηφιακές και αναλογικές εφαρμογές, που διαθέτει φωτοδίοδο InGaAs PIN που καλύπτει μήκη κύματος από 1250 έως 1650 nm. Προσφέρει εύρος ζώνης 12 GHz ή 18 GHz και λειτουργεί με τροφοδοσία +5V. Η μονάδα είναι συμβατή με τυπική μονοτροπική οπτική ίνα 9/125μm και διαθέτει υποδοχή SMA για έξοδο RF με αντίστοιχη σύνθετη αντίσταση 50 ohm.
Το LK-HHPD είναι κατάλληλο για εφαρμογές υψηλού ρυθμού μεταφοράς δεδομένων, ερμητικά σφραγισμένο για προστασία από περιβαλλοντικούς παράγοντες, εξασφαλίζοντας αξιοπιστία και μακροζωία. Έχει ελαφρύ σχεδιασμό, με μάζα μικρότερη από 23 γραμμάρια, κάτι που είναι ωφέλιμο για φορητές εφαρμογές ή εφαρμογές περιορισμένου χώρου. Η μονάδα είναι πιστοποιημένη σύμφωνα με την Οδηγία Περιορισμού Επικίνδυνων Ουσιών (RoHS) 2.0, αποδεικνύοντας την τήρηση των περιβαλλοντικών προτύπων και των προτύπων ασφαλείας.
Τεχνικές προδιαγραφές
| Τυπική & Απόλυτη Μέγιστη Βαθμολογία | ||||
|---|---|---|---|---|
| Παράμετρος | Συμ. | Typ | Βαθμολογία | Μονάδα |
| Εύρος Θερμοκρασίας Αποθήκευσης | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Εύρος θερμοκρασίας θήκης λειτουργίας | TC | 25 | -40 ~ +85 | ℃ |
| Τάση πόλωσης | VR | 5 | +4.75 ~ +5.25 | V |
| Οπτική ισχύς εισόδου | Καρφώστε | 0 | + 13 | dBm |
| Καύση οπτικής ισχύος | PB | - | + 16 | dBm |
| Θερμοκρασία συγκόλλησης μολύβδου | Tp | 280 (10 δευτ.) | 330 (10 δευτ.) | ℃ |
| Ηλεκτρικά / Οπτικά Χαρακτηριστικά (ΤC = 22 ± 3℃) | ||||||
|---|---|---|---|---|---|---|
| Παράμετρος | SYM | Συνθήκη δοκιμής | Τιμές παραμέτρων | Μονάδα | ||
| Εύρος μήκους κύματος | λ | - | 1000 ~ 1650 | nm | ||
| Εύρος συχνοτήτων | - | - | X - Band | Ku - Band | - | |
| Μικρό εύρος ζώνης σήματος | f-3dB | TC = 22 ± 3℃ | 0.3-12 | 0.8-18 | GHz | |
| Ευαισθησία | Re | VR =+5 V, Pin = 10mW | λ = 1310 nm | 0.75 ≥ | 0.75 ≥ | A/W |
| λ = 1550 nm | 0.7 ≥ | 0.7 ≥ | ||||
| Έξοδος VSWR | VSWR | - | ≤ 2 | ≤ 2.2 | - | |
| Επιπεδότητα πλάτους | A | TC =-45～+85 ℃ | ≤ ±1.5 | dB | ||
| Οπτική ισχύς κορεσμού | Ps | VR =+5 V, λ = 1550 nm Διαμόρφωση AC |
13 | dBm | ||
| Ισχύς εξόδου κορεσμού RF | Pέξω | - | -10 | dBm | ||
| Σκοτεινό ρεύμα | Id | VR = 5 V | ≤ 10 | nA | ||
| Αντίσταση εξόδου | RL | - | 50 | Ω | ||
● Τυπικές καμπύλες απόκρισης
(Εικ. 1 X - Απόκριση συχνότητας φωτοανιχνευτή ζώνης)

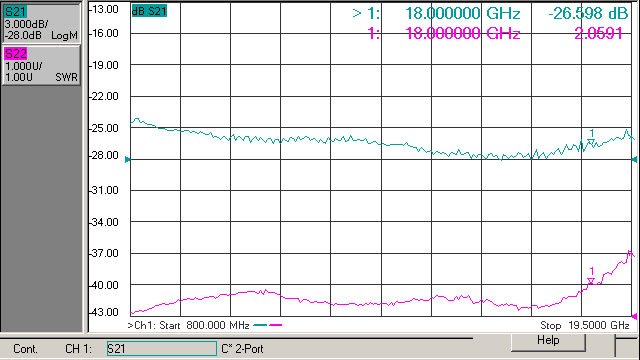

(Εικ. 2 Ku - Απόκριση συχνότητας φωτοανιχνευτή ζώνης)

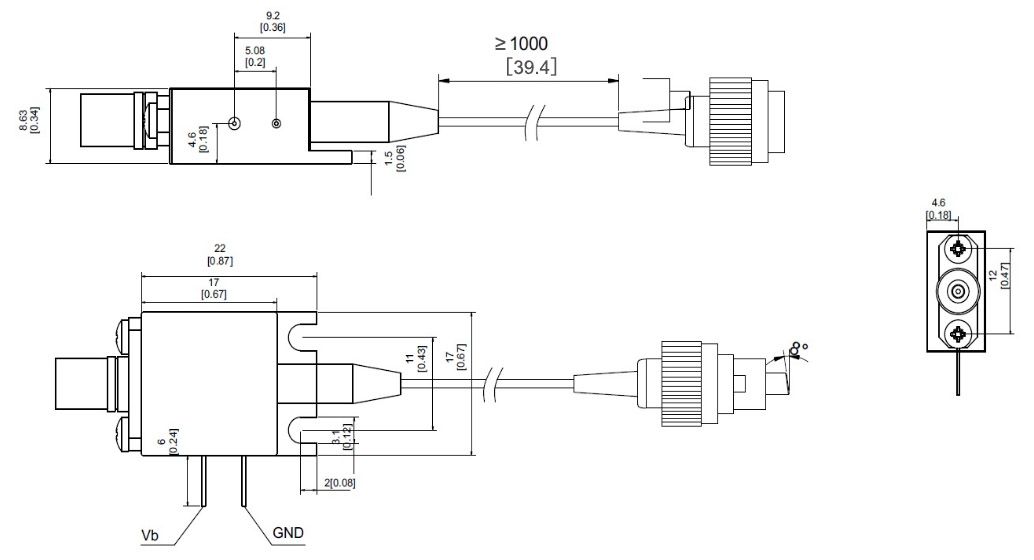

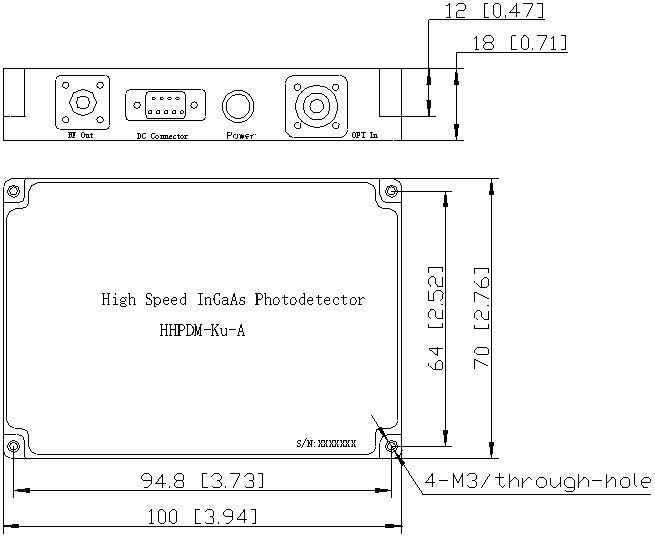

● Διαστάσεις και ακίδες (Μονάδα: ίντσα)
Συνδετήρας RF: Συνδετήρας SMA
●Πληροφορίες Παραγγελίας
Φύλλο 1:
| Κώδικας | Αναλογικό εύρος ζώνης |
| X | 0.3 ~ 12 GHz |
| Ku | 0.8 ~ 18 GHz |
Φύλλο 2:
| Κώδικας | Τύπος σύνδεσης | Παρατήρηση |
| N | Χωρίς εφαρμογή σύνδεσης | Single mode 9 / 125 μm fiber pigtail |
| A | FC / APC |
● Προφυλάξεις
Η ακτίνα κάμψης των ινών δεν είναι μικρότερη από 20 mm για την αποφυγή βλάβης των ινών.
Βεβαιωθείτε ότι η όψη του συνδέσμου ινών είναι καθαρή πριν τη συνδέσετε στο οπτικό κύκλωμα.
Απαιτείται η κατάλληλη προστασία ESD κατά την αποθήκευση, τη μεταφορά και τη χρήση.
Όλοι οι τυπικοί φωτοανιχνευτές μας μπορούν να προσαρμοστούν σε μονάδες!
Εφαρμογές
Επικοινωνία οπτικών ινών
Επεξεργασία πληροφοριών ραντάρ
Ηλεκτρονικός πόλεμος
Δοκιμή και μέτρηση σήματος υψηλής ταχύτητας
Ασφάλεια και Επιτήρηση
