LK-DS-HES-C (Προσαρμοσμένη) Βασική μονάδα του Προσομοιωτή Ραδιουψομέτρου
- Ευρύ εύρος προσομοίωσης ύψους (0 έως 22000 παραπάνω).
- Αναλογία καταστολής υψηλής κατευθυντικότητας
- Υψηλή ακρίβεια υψομέτρου προσομοίωσης (≥1‰)
- Προαιρετική διαμόρφωση προσομοίωσης (υποστηρίζει περισσότερες από 210 διαμορφώσεις)
- Χειροκίνητος διακόπτης και αυτόματος διακόπτης ;
- Μικροποίηση όγκου, ισχυρή ηλεκτρομαγνητική συμβατότητα, υψηλή αξιοπιστία εργασίας.
- Λειτουργία πολλαπλού ελέγχου: UART, LAN, κ.λπ.
- Διάφορες τυπικές διεπαφές πλατφόρμας δοκιμών όπως PXI, VXI, LXI.
ΠΕΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΟΣ
Η σειρά LK-DS-HES προσφέρει μια ευέλικτη μονάδα πυρήνα που μπορεί να διατεθεί στο εμπόριο ως αυτόνομο εξάρτημα ή να ενσωματωθεί απρόσκοπτα σε πιο περίπλοκα συγκροτήματα υψηλότερης τάξης. Αυτά τα συγκροτήματα έχουν σχεδιαστεί με γνώμονα τη δυνατότητα διαμόρφωσης, επιτρέποντάς τους να ευθυγραμμίζονται με ένα ευρύ φάσμα κριτηρίων απόδοσης για να ικανοποιούν τη συγκεκριμένη μορφή, εφαρμογή και λειτουργικές απαιτήσεις της πελατείας μας.
Σε αντίθεση με τα συμβατικά συστήματα γραμμής καθυστέρησης Surface Acoustic Wave (SAW), η σειρά LK-DS-HES διαθέτει μια πληθώρα ανώτερων χαρακτηριστικών. Αυτά περιλαμβάνουν ένα εκτεταμένο εύρος συχνοτήτων λειτουργίας, εξαιρετική καταστολή κατευθυντικότητας, τη δυνατότητα χειρισμού τριπλών σημάτων διέλευσης που κατά τα άλλα είναι ανυπολόγιστα, τη δυνατότητα λειτουργίας για εκτεταμένες περιόδους χωρίς την ανάγκη επαναβαθμονόμησης και βελτιωμένο επίπεδο λειτουργικής αξιοπιστίας.
Τεχνικές προδιαγραφές
Ηλεκτρικά/Οπτικά Χαρακτηριστικά
| Παράμετρος | Τιμές παραμέτρων | Μονάδα | Παρατήρηση | ||
| Ελάχ. | Τυπικός | Μέγ. | |||
| φάσμα συχνοτήτων | 4 | - | 4.6 | GHz | |
| Απόκριση πλάτους | - | ± 1.5 | ± 2 | dB | |
| Προσομοίωση ύψους | 1 | - | 22000 | m | Extensible |
| Προσομοίωση της ακρίβειας του ύψους | 0.5% | 1% | - | - | |
| Μέγιστη ισχύς εισόδου | - | 2 | Προσαρμοσμένη | W | Συνεχές κύμα |
| - | 100 | Προσαρμοσμένη | W | Παλμικό κύμα | |
| Εισαγωγή VSWR | - | 1.3 | 1.5 | - | |
| Έξοδος VSWR | - | 1.3 | 1.5 | - | |
| Αντίσταση | - | 50 | - | Ω | |
| Προσομοίωση του ρυθμιζόμενου εύρους εξασθένησης | - | 80 | Προσαρμοσμένη | dB | |
| ευθεία αναλογία καταστολής | 60 | 80 | - | dBc | |
| τριπλά σήματα διέλευσης | Οχι | ||||
| Εύρος θερμοκρασίας λειτουργίας | -40 | - | + 70 | ℃ | Προσαρμοσμένο με ποιότητα ποιότητας |
| Εύρος θερμοκρασίας αποθήκευσης | -55 | - | + 85 | ℃ | |
| Προσομοίωση ύψους έναντι θερμοκρασίας | - | - | 7 | ppm/℃ | |
| Προσομοίωση ακρίβειας έναντι θερμοκρασίας | - | 3 | 6 | %/℃ | Μπορεί να αποζημιωθεί |

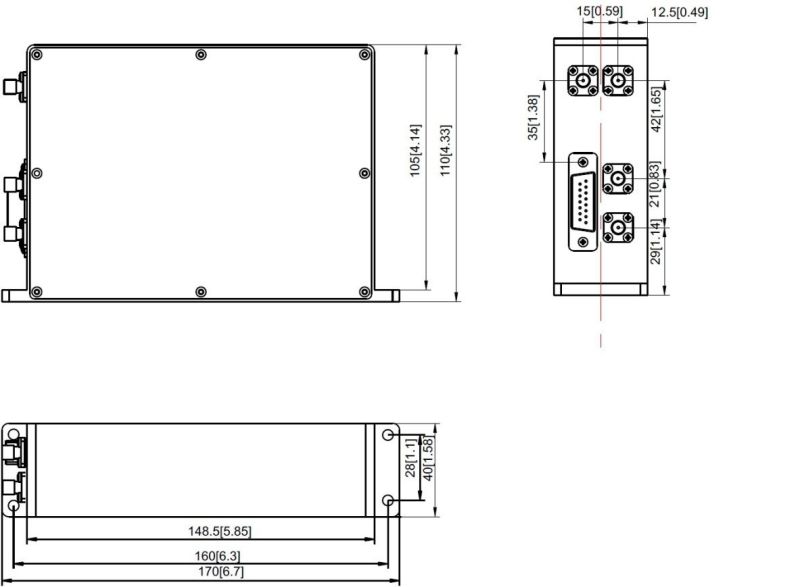

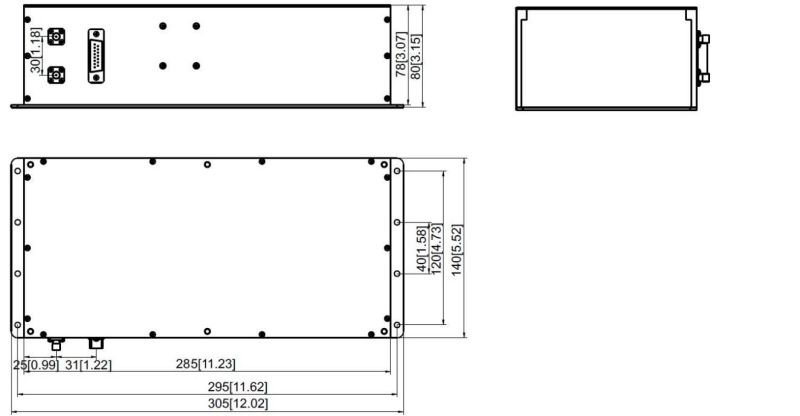

Τα πακέτα και οι καρφίτσες (Μονάδα: mm[inch] )
Κουτί οπτικών ινών
Κουτί μικροκυμάτων
Υποδοχή RF: SMA-K (Προσαρμοσμένη)
Συνδετήρας DC: DE-9PS (Προσαρμοσμένο)
Εφαρμογές
Θέση: Υψόμετρο ραδιοφώνου για ραντάρ, AEW, δορυφόρο, ελικόπτερο κ.λπ.
Μετρήστε την ακρίβεια του υψομέτρου
Μετρήστε την σεισμικότητα της έρευνας και της παρακολούθησης
Μέτρηση άλλης παραμέτρου
