Οπτική γραμμή καθυστέρησης και οπτικός προσομοιωτής σειράς LK-D-SS-06-T
- Εύρος ζώνης έως 6.5 GHz
- Υψηλό δυναμικό εύρος
- Ευρεία εφαρμογή θερμοκρασίας
- Απόκριση χαμηλού πλάτους
- Προσαρμοσμένες χρονικές καθυστερήσεις
ΠΕΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΟΣ
Αξιοποιώντας την προηγμένη τεχνολογία μικροκυμάτων-φωτονικής, η γραμμή οπτικής καθυστέρησης της σειράς LK-D-SS-06-T και ο οπτικός προσομοιωτής έχουν σχεδιαστεί για να παρέχουν εξαιρετική απόδοση σε εφαρμογές όπως δοκιμές ραντάρ, επεξεργασία σήματος, λειτουργίες συστοιχίας κεραίας σε φάση, προσομοίωση κεραίας , και δοκιμή θορύβου φάσης. Αυτό το προηγμένο σύστημα είναι ικανό να λειτουργεί σε ολόκληρο το εύρος ζώνης P/L/S/C με ελάχιστη απώλεια εισαγωγής, εξασφαλίζοντας υψηλό δυναμικό εύρος και ισχυρή ηλεκτρομαγνητική απομόνωση. Υποστηρίζει επίσης τριπλά σήματα διέλευσης που είναι αμέτρητα, ένα χαρακτηριστικό που το ξεχωρίζει στη σφαίρα της επεξεργασίας σήματος οπτικών και μικροκυμάτων υψηλής ακρίβειας
Τεχνικές προδιαγραφές
Ηλεκτρικά / Οπτικά Χαρακτηριστικά
| Παράμετρος | Τιμές παραμέτρων | Μονάδα | Παρατήρηση | ||
| Ελάχ. | Τυπικός | Μέγ. | |||
| Εύρος συχνότητας | 0.1 | - | 6.5 | GHz | |
| Επιπεδότητα πλάτους | - | ± 2 | ± 2.5 | dB | |
| Χρονοκαθυστερηση | 0.01 | - | 150 | us | Προσαρμοσμένη |
| Ακρίβεια καθυστέρησης | -5‰ | - | +5‰ | - | |
| Απώλεια εισαγωγής | 0 | 10 | 20 | dB | Προσαρμοσμένη |
| Εισαγωγή VSWR | - | 1.5 | 2 | - | |
| Έξοδος VSWR | - | 1.5 | 2 | - | |
| Αντίσταση | - | 50 | - | Ω | |
| Είσοδος 1 dB Συμπίεση | - | + 10 | + 15 | dBm | |
| Λόγος απόρριψης ψευδούς σήματος | 60 | - | - | dBc | |
| Σχήμα θορύβου | - | 40 | 50 | dB | 5 ΗΠΑ, 25℃ |
| Λειτουργία θερμοκρασίας | -55 | - | + 85 | ℃ | Δείτε Πληροφορίες Παραγγελίας |
| Θερμοκρασία αποθήκευσης | -55 | - | + 85 | ℃ | |
| Σχετική καθυστέρηση έναντι θερμοκρασίας | - | - | 7 | ppm/℃ | |
| Απώλεια εισαγωγής έναντι θερμοκρασίας | - | 3 | 6 | %/℃ | |
Περιγραφή σύνδεσης & Τροφοδοτικό
| Καρφώστε | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| Τάση | NC | GND | + 12V | NC |
| Current Rating | - | - | 0.15 | - |
| Μέγιστη κατανάλωση ρεύματος | 1 |

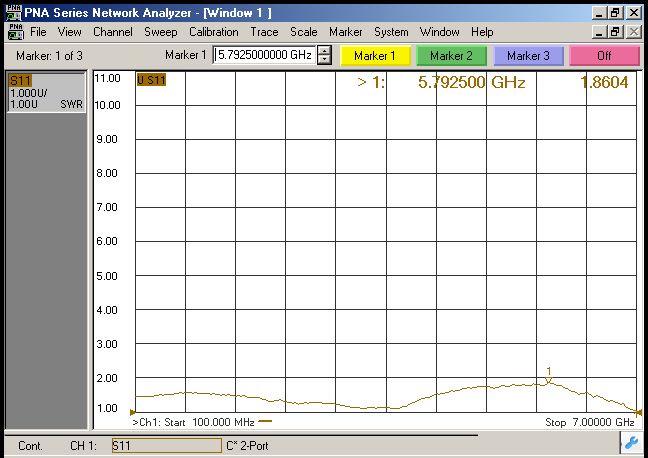

Τυπικές καμπύλες απόκρισης (25℃)

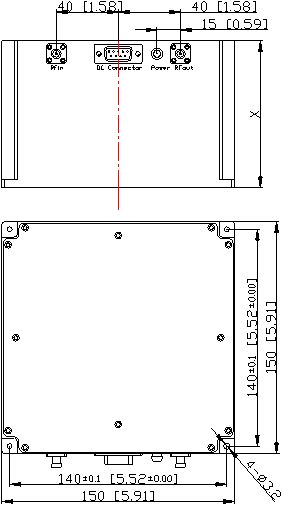

Διάσταση και καρφίτσες (Μονάδα: mm[ίντσα])
Υποδοχή RF: SMA-K (Προσαρμοσμένη)
Συνδετήρας DC: DE-9PS (Προσαρμοσμένο)
| Τύπος προϊόντος | LK-D-SS-06-TG | Παρατήρηση | |||||
| Χρονική καθυστέρηση (εμάς) | 8 | 20 | 35 | 50 | 60 | 80 | Βασική |
| X (mm) | 37 | 50 | 65 | 80 | 90 | 110 | |
| Τύπος προϊόντος | LK-D-SS-06-TP | Παρατήρηση | |||||
| Χρονική καθυστέρηση (εμάς) | 8 | 35 | 60 | 80 | 110 | 150 | Кόμπακτ |
| X (mm) | 20 | 45 | 55 | 65 | 78 | 95 | |
Πληροφορίες Παραγγελίας
| Τύπος προϊόντος | Πακέτα | Επίπεδα Ποιότητας | Λειτουργία θερμοκρασίας | Θερμοκρασία αποθήκευσης |
| LK-D-SS-06-TGI | Βασική | Βιομηχανικής ποιότητας | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-06-TGM | Μεσαίου βαθμού | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-06-TGS | Ειδικού βαθμού | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-06-TPI | Кόμπακτ | Βιομηχανικής ποιότητας | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-06-TPM | Μεσαίου βαθμού | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-06-TPS | Ειδικού βαθμού | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
Εφαρμογές
Δοκιμή/βαθμονόμηση ραντάρ
Επεξεργασία σήματος
Ηλεκτρονικός πόλεμος
Κεραία συστοιχίας φάσης
Προσομοίωση κεραίας
